市面上常見的應變式壓力傳感器有：組合式、膜片式、應變梁式、應變管式這四種，下面滄正傳感為大家簡單介紹下。
應變管式亦稱應變筒式，它的彈性敏感元件為一端關閉的薄壁圓筒，其另一端帶有法蘭與被測體系銜接。在筒壁上貼有2片或4片應變片，其中一半貼在實心局部作為溫度彌補片，另一半作為測量應變片。當沒有壓力時4片應變片組成均衡的全橋式電路;當壓力作用于內腔時，圓筒變?cè)斐?ldquo;腰鼓形”，使電橋失去均衡，輸入與壓力成肯定關系的電壓。
膜片式
它的彈性敏感元件為周邊固定圓形金屬平膜片。膜片受壓力變形時，中央處徑向應變和切向應變均到達正的最大值，而邊沿處徑向應變到達負的最大值，切向應變?yōu)榱恪Ｒ蚨０褍蓚€(gè)應變片分別貼在正負最大應變處，并接成相鄰橋臂的半橋電路以取得較大敏銳度和溫度彌補作用。采取圓形箔式應變計(見電阻應變計)則能最大限度地應用膜片的應變后果，這種傳感器的非線性較明顯。膜片式壓力傳感器的最新產品是將彈性敏感元件和應變片的作用集于單晶硅膜片一身，即采取集成電路工藝在單晶硅膜片上分散制造電阻條，并采取周邊固定構造制成的固態壓力傳感器(見壓阻式傳感器).
應變梁式
測量較小壓力時，可采取固定梁或等強度梁的構造。一種方式是用膜片把壓力轉換為力再通過傳力桿傳遞給應變梁，兩端固定梁的最大應變處在梁的兩端和中點，應變片就貼在這些中央。這種構造還有其余情勢，例如可采取懸梁與膜片或波紋管造成。
組合式
組合式應變壓力傳感器中，其彈性敏感元件可分為感觸元件和彈性應變?cè)Ｆ渲校杏|元件把壓力轉換為力傳遞到彈性應變?cè)?yīng)變最敏感的部位，而應變片則貼在彈性應變?cè)淖畲髴?yīng)變處。實踐上，較龐雜的應變管式和應變梁式都屬于這種型式。
感觸元件有膜片、膜盒、波紋管、波登管等，彈性應變?cè)袘冶哿骸⒐潭骸?Pi;形梁、環形梁、薄壁筒等。它們之間可依據不同須要組合成多種型式。

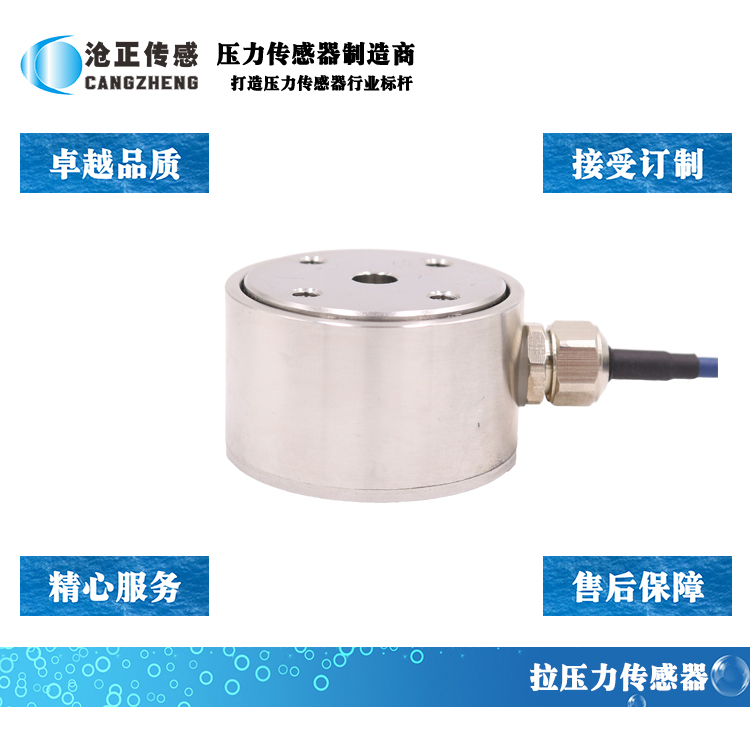

深圳滄正傳感生產各類應變式壓力傳感器，如膜盒式壓力傳感器、輪輻式壓力傳感器、S型拉壓力傳感器，筒式壓力傳感器、平行梁式稱重傳感器、剪切梁式稱重傳感器等。更多壓力傳感器文章請見http://m.88889218.cn
